功能用途
该机组适用于截割硬度≤100MPa煤巷及公路、水利、铁路等隧道掘进，液压系统为变量系统，边双链刮板式运输机构，截割臂不伸缩，具有内外喷雾系统，行走减速器与马达集成安装，电源电压为1140V，根据用户需要可配套窄铲板，适应窄巷道掘进要求。
产品中心

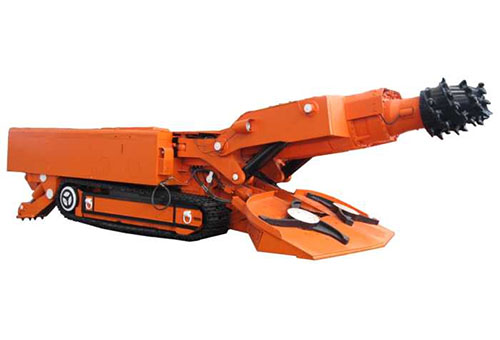

EBZ260悬臂式掘进机
该机组适用于截割硬度≤100MPa煤巷及公路、水利、铁路等隧道掘进，液压系统为变量系统，边双链刮板式运输机构，截割臂不伸缩，具有内外喷雾系统，行走减速器与马达集成安装，电源电压为1140V，根据用户需要可配套窄铲板，适应窄巷道掘进要求。
-
最大掘进高度：5.0m
-
最大掘进宽度：6.3m
-
爬坡能力：±18°
规格参数
| 项目
|
技术参数
|
项目
|
技术参数
|
| 外形尺寸（长×宽×高）
|
11.8m×3.6m×2.0m
|
装载能力
|
4.2m3/min
|
| 最大掘进高度
|
5.0m
|
运输机链速
|
61m/min
|
| 最大掘进宽度
|
6.3m
|
运输形式
|
边双链刮板
|
| 爬坡能力
|
±18°
|
铲板宽度
|
3.6/3.2/3.0m（可选）
|
| 龙门高度
|
400mm
|
最大不可拆卸尺寸
|
3.84m×1.51m×1.69m
|
| 卧底深度
|
265mm
|
最大不可拆卸重量
|
11.32t
|
| 对地压强
|
0.195MPa
|
油泵电机功率
|
132kW
|
| 可经济切割硬度
|
≤100MPa
|
外喷雾水压
|
4.0MPa
|
| 截割电机功率
|
260kW
|
内喷雾水压
|
3.0MPa
|
| 截割头转速
|
34r/min
|
额定总功率
|
392kW(含二运及风机)
|
| 截割头伸缩量
|
0mm
|
供电电压
|
1140V/
|
| 行走速度
|
0～6.5m/min
|
整机重量
|
86t
|
主要业绩
主要用户分布山西霍州、云南、贵阳等地区。
